LXRS-24信號浪涌保護器使用說明書
一、應用及特點：
LXRS-24信號浪涌保護器主要用于數據、模擬信號傳輸?shù)母鞣N網絡系統（計算機、通訊系統等），具有限制電壓低、響應時間快的特點，可保護各種網絡系統設備免受來自信號傳輸線的感應雷擊和浪涌電壓帶來的危害。
二、技術參數
產品型號 | LXRS-24 | |
接口形式 | 接線端子(2P) | |
接入方式 | 串聯 | |
工作電壓（V） | 24 | |
防護電平 Up(In時) | 線—線 | ≤40V |
線—地 | ≤40V | |
傳輸速率Vs | 20Mbit/s | |
響應時間Ta | 2ns | |
插入損耗Ae | 0.5dB | |
額定雷電通流量(8/20μs)KA | 3 | |
最大雷電通流量(8/20μs)KA | 5 | |
三、安裝及維護
1.將信號浪涌保護器投入系統前,先檢查地網接地電阻,應符合規范要求(≤4Ω)。

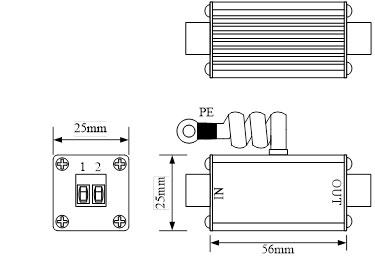

2.信號浪涌保護器上有輸入（IN）、輸出（OUT）標記，輸出端通過接頭與被保護設備相連，輸入、輸出端的連接必須可靠，切勿接反。否則，雷擊時會損壞浪涌保護器，設備也得不到有效保護。安裝圖如下：
3.將信號浪涌保護器的接地線連接到機房的保護地母線上，接地線應盡量短。
4.本產品勿需特別維護，由于插頭或插座連接不良造成損耗增大，應重新連接或及時更換.
5.用戶不可隨意拆卸浪涌保護器各部位的緊固件，以免造成損壞，影響其正常工作。
